TruTrace EMG

TruTrace EMG
ยี่ห้อ: DEYMED Diagnostic s.r.o., ผลิตภัณฑ์ของประเทศสาธารณรัฐเช็ก

-       ดีไซน์ทันสมัยมาพร้อมการใช้งานแบตเตอรี่เพื่อคุณภาพสัญญาณที่เหนือกว่า
-       ใช้งานง่ายและรวดเร็วด้วยอินเทอร์เฟซสไตล์แดชบอร์ด
-       สามารถกำหนดการตั่งค่าพื้นฐานถึงขั้นสูงของการตรวจทั้งหมด
-       สามารถควบคุมฟังก์ชั่นการทำงานทั้งหมดได้อย่างสมบูรณ์ผ่านคีย์บอร์ด EMG

ภาพรวมของระบบ (System Overview)

ระบบ EMG ที่ใช้พลังงานแบตเตอรี่เป็นระบบแรกที่นำเสนอการศึกษาการนำกระแสประสาท การตรวจ EMG และ EP ที่มีคุณภาพสูงสุด การออกแบบที่ทันสมัยพร้อมองค์ประกอบที่เป็นระบบเพื่อการใช้งานจริงและรูปลักษณ์ที่สวยงาม อินเทอร์เฟซซอฟต์แวร์ที่รวดเร็วและเป็นมิตรกับผู้ใช้ ผสมผสานความสามารถที่ให้อิสระในการปรับแต่ง และสามารถตั้งโปรโตคอลไว้ล่วงหน้าเพื่อการใช้งานได้ทันที แอมพลิฟายเออร์ (Headbox) และเครื่องกระตุ้น (Stimulators) ที่ใช้กับระบบทางคลินิกสามารถถอดออก และใช้กับแบบพกพา (Portable Traveler) เพื่อประสิทธิภาพที่ดียิ่งขึ้น

จุดเด่นด้านเทคโนโลยีของ Deymed

ทำงานด้วยแบตเตอรี่ (Battery Operation)
-  ให้สัญญาณที่มีคุณภาพสูง ใช้งานได้นานด้วยการชาร์จเพียงครั้งเดียว ลดสิ่งรบกวน (Artifact) และสัญญาณรบกวนจากภายนอกได้อย่างมาก โดยการใช้แบตเตอรี่ในการทำงาน 100%

ระบบชาร์จอัฉริยะ (Intelligent Charging)

-  ในการชาร์จจะมีรูปแบบการเหนี่ยวนำประจุต่ำเป็นพิเศษ (ultra-low capacitance induction) ช่วยให้แบตเตอรี่เต็มเสมอเมื่อเชื่อมต่อเฮดบ็อกซ์เข้ากับระบบ ช่วยให้มั่นใจได้ว่าจะได้สัญญาณที่มีคุณภาพสูงสุด

อัตราการสุ่มตัวอย่างสูง (High Sample Rates)

- ออกแบบด้วยเทคโนโลยีการประมวลผลสัญญาณดิจิตอล (DSP Processor) ระบบของ Deymed สามารถสุ่มตัวอย่างที่อัตราตัวอย่าง (Sample rate) ที่สูงมาก สามารถเปลี่ยนพารามิเตอร์ใดๆ ได้ทันทีแบบดิจิทัล ทั้งนี้ DSP มีข้อได้เปรียบเหนือการประมวลผลอนาล็อคแบบมาตรฐานเป็นอย่างมาก

การแยกสัญญาณผ่านใยแก้วนำแสง (Optical Isolation)

- Fiber Optic เข้ามาช่วยเพื่อพัฒนาคุณภาพของสัญญาณให้ดีขึ้น เพิ่มความปลอกภัยของคนไข้ เมื่อนำ Fiber Optic ผสมรวมกับการทำงานของแบตเตอรี่ ทำไห้เพิ่มระยะเวลาการทำงานของแบตเตอรี่ได้อีกด้วย

ระบบ Click NGo
-  สามารถถอดภาคขยายสัญญาณ (Headbox) ออกจากตัวรถเข็นได้อย่างง่ายดายเพียงการกดเพียงครั้งเดียว และพร้อมที่จะเชื่อมต่อกับเครื่อง Portable (พกพา) ไปได้ทุกที่

คุณสมบัติของระบบ (System Features)

-         ทำงานด้วยแบตเตอรี่เต็มระบบด้วยการชาร์จอัจฉริยะเพื่อคุณภาพสัญญาณที่เหนือกว่า
-         อินเทอร์เฟซ "Dashboard Style" ที่ใช้งานง่าย
-         แป้นพิมพ์ EMG กับฟังก์ชั่นเต็มรูปแบบเพื่อความสะดวกในการใช้งาน
-         จัดเก็บ เล่นย้อนหลัง และตรวจสอบชั่วโมงการบันทึก EMG
-         รายงานสรุป (Report) สามารถปรับแต่งได้สำหรับทุกการตรวจใน MS Word
-         พกพาสะดวกและรวดเร็วด้วยฟีเจอร์ Click n' Go
-         สามารถตรวจสอบความต้านทานอย่างรวดเร็วระหว่างการตรวจ
-         มีตัวเลือกความสามารถ GDT, HL7 และเครือข่าย
-         การปรับแต่งรถเข็นโรงพยาบาลในรูปแบบดีไซน์ของ Deymed มาพร้อมคอมพิวเตอร์แบบเงียบในตัว
-         สามารถตรวจสอบข้อมูลออฟไลน์พร้อมการแก้ไขพารามิเตอร์ภายหลังได้
-         สามารถใช้งานกับผู้ใช้หลายคน โดยแต่ละคนสามารถตั้งค่าตามความต้องการของตัวเอง
-         สามารถตั้งค่าหน้าจอเดียวที่เป็นมิตรสำหรับทุกการทดสอบ
-         สวิตช์เท้าเหยียบแบบตั้งโปรแกรมได้สามแบบ
-         กระเป๋าพกพาสำหรับใช้งานแบบพกพา
-         พื้นที่เก็บข้อมูลบัฟเฟอร์ไม่จำกัดสำหรับ Live EMG
-         ฐานข้อมูลผู้ป่วยที่สามารถค้นหาได้

เครื่องแบบพกพา (Travel EMG)

TruTrace Traveler เป็นระบบแบบเดียว (Standalone System) หรือเป็นอุปกรณ์เสริมสำหรับการใช้งานกับรถเข็นในโรงพยาบาลของคุณ เนื่องจาก Headbox ของ Deymed ที่ใช้พลังงานจากแบตเตอรี่ สามารถใช้งานในรูปแบบ Click-and-Go

ส่วนจำเพาะของซอฟต์แวร์ (Software Modules)

Standard Modules
-         MNC
-         SNC
-         F-Wave
-         H-Reflex
-         Inching
-         Repetitive stimulation
-         Blink Reflex
-         Needle EMG
-         Willison and T/A analysis
-         Automatic Multi MUP
-         Single MUP and Manual MUP
-         Patient Database
-         Custom template reports

Optional Modules
-         Voluntary Single Fiber
-         Stimulated Single Fiber
-         Fiber Density
-         R-R Interval / Valsava
-         SSR
-         Macro EMG
-         SEP
-         AEP/BAEP
-         VEP
-         P300
-         MEP
-         MUN

MNC, SNC, F, H และ Repetitive Studies

-         วางตำแหน่งเคอร์เซอร์ให้อัตโนมัติ
-         สามารถนำมาเปรียบเทียบกราฟผลตรวจระหว่างข้างซ้ายกับข้างขวา
-         สามารถเปลี่ยนโปรโตคอลของการตรวจได้ทันที
-         มีการแสดงสัญญาณคลื่นไฟฟ้าเพื่อตรวจจับสัญญาณรบกวน (Artifact)
-         สามารถทำการตรวจซ้ำได้ไม่จำกัด และสามารถย้อนกลับมาดูการตรวจก่อนหน้าได้
-         สามารถสร้างช่องสัญญาณซ้อนทับกันได้ เพื่อช่วยในการเปรียบเทียบได้อย่างรวดเร็ว
-         สามารถรวมโหมดต่างๆ สำหรับการตั้งค่ารวมที่กำหนดเองได้
-         สามารถตั้งค่าพารามิเตอร์ทั้งหมดให้แสดงในหน้าต่างเดียวได้

Needle EMG & MUP

-         สามารถทำการตรวจแบบต่อเนื่อง (Free running) หรือแบบกระตุ้น EMG (Triggered EMG) ได้
-         สามารถทำ LiveScroll พร้อมบันทึกเสียง (นานสูงสุด 1 ชั่วโมง)
-         มีตารางแสดงระบุค่าของกล้ามเนื้อ พร้อมรายงานผลการตรวจได้อย่างรวดเร็ว
-         มีโหมด Cascade, Stack หรือ Continuous View
-         สามารถทำ Online Multi-MUP เพื่อการจัดหมวดหมู่ที่รวดเร็วยิ่งขึ้น
-         มีความละเอียดของสัญญาณที่สูงในแต่ละช่อง
-         สามารถวิเคราะห์ Single Motor Unit
-         สามารถวิเคราะห์แบบ Willison หรือ Turns/Amplitude
-         สามารถรายงานสรุปผลอย่างละเอียด หรือรายงานผลสรุปแบบย่อได้

Evoke Potentials

-         สามารถทำ AEP, VEP, P300, SEP, MEP, ERG
-         สามารถตั้งค่าโปรโตคอลเองได้
-         สามารถทำ Superimpose ให้อัตโนมัติในแต่ละข้าง, ช่อง, หรือเซ็ต
-         สามารถหาค่าเฉลี่ยย้อนกลับ (Back-Averaging)
-         สามารถลากสัญญาณขึ้นและลงด้วยเมาส์
-         สามารถทำฟิลเตอร์ย้อนหลังได้
-         ใช้อัลกอริทึมที่ช่วยกำจัดสัญญาณรบกวนขั้นสูง
-         มี Averaging bins สำหรับการตรวจหลายๆ trials
-         สามารถนำผลใดผลหนึ่งออกจากการเฉลี่ยได้

Single Fiber

-         Voluntary หรือ Stimulated
-         สามารถตรวจจับค่า Peak หรือค่า Voltage crossing
-         มีตัวเลือกสำหรับเข็มแบบ Concentric หรือแบบ Single Fiber
-         สามารถจับภาพและวิเคราะห์เพื่อความสะดวกในการใช้งานในหน้าจอเดียว
-         มีสีจำแนกทำให้ง่ายดายในการเปรียบเทียบ
-         มีค่าเชิงบรรทัดฐาน (Normative Value) สำหรับแบบเดียวและแบบกลุ่ม
-         สามารถแสดงค่าความหนาแน่นของเส้นใย (Fiber Density Scoring)
-         สามารถทำการเล่นย้อนกลับและจับภาพของสัญญาณที่เคยบันทึกไว้ได้


รายงานสรุปผลที่สามารถปรับแต่งได้

รายงานสามารถปรับแต่งได้อย่างเต็มที่ตามรูปแบบที่ผู้ใช้ต้องการ พิมพ์สรุปผลการตรวจในแต่ละรายการได้อย่างรวดเร็ว หรือสามารถเพิ่มเติมรายละเอียดอื่นๆได้ในรายงานฉบับเต็ม การปรับแต่งสามารถทำได้จากเทมเพลตที่แก้ไขได้โดยใช้ MS Word ผู้ใช้มีตัวเลือกในการเลือกการตรวจหรือรูปแบบเวฟที่ต้องการรวมไว้ในรายงานสรุปผลโดยใช้เมนูช่องทำเครื่องหมายที่ใช้งานง่าย

ส่วนเสริมของฮาร์ดแวร์ (Hardware Add-ons)

-         TruTrace Traveler
-         EMG Keyboard
-         Mobile Cart for Traveler
-         HandyStim
-         Reflex Hammer
-         EMG Pedal Footswitch
-         Audio Stimulator
-         AEP Headphones
-         LCD Monitor 22inch for VEP
-         LED Goggles Kit
-         Photo Stimulator
-         EMG Three Pedal Footswitch
-         Accessory Basket for Cart

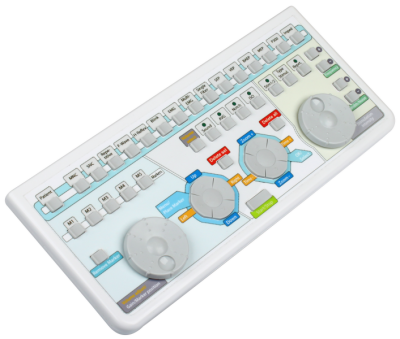

คีย์บอร์ด TruTrace EMG

แป้นพิมพ์เฉพาะที่ช่วยเพิ่มความเร็วและความสะดวกสบายอย่างมากในการตรวจและอ่านผลข้อมูล EMG โดยลดการใช้เมาส์ที่มากเกินไปจนน่าเบื่อ แป้นพิมพ์เฉพาะนี้สามารถควบคุม EMG มาตรฐานทั้งหมด และการตั้งค่าบนหน้าจอเกือบทั้งหมดด้วยการคลิกปุ่มเพียงปุ่มเดียว มีล้อเลื่อน (Scroll-Wheels) ที่มีขนาดใหญ่สองอัน ช่วยให้ง่ายต่อการควบคุม และการตั้งค่าความเข้มของตัวกระตุ้น (Stimulator Intensity) ได้ง่าย

องค์ประกอบ (Configurations)

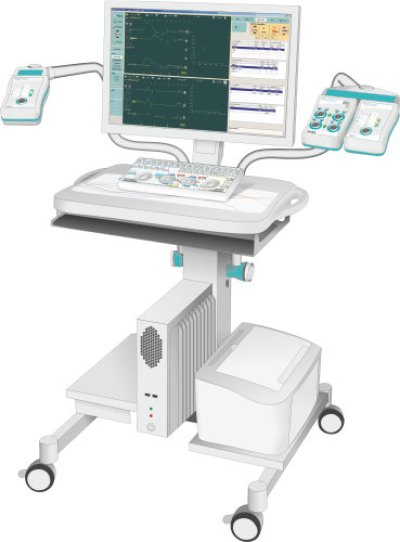

TruTrace FlexiCart

FlexiCart มาพร้อมกับคอมพิวเตอร์ในตัวและภาคขยายสัญญาณ EMG หรือ Stimulator Headbox สูงสุดสองตัว
รุ่น: TruTrace EMG CL
ประเภท: CL2, CL4, CL8, CL16

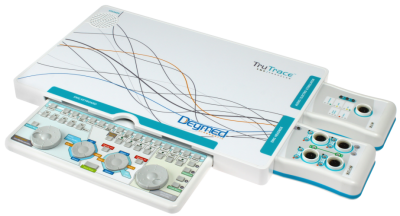

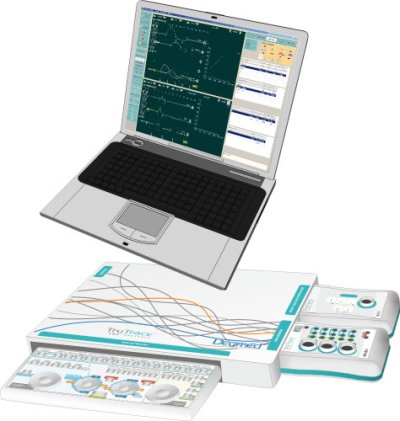

TruTrace Traveler
แล็ปท็อปและตัว Traveler พร้อมฟังก์ชัน Click-and-Go สำหรับภาคขยายเสียงและเครื่องกระตุ้น
รุ่น: TruTrace EMG PT
ประเภท: PT2, PT4, PT8

ตัวเลือกภาคขยายสัญญาณ (Headbox Options)

ภาคขยายสัญญาณ TruTrace EMG 8 ช่องสัญญาณสำหรับตรวจ EP

ออกแบบมาสำหรับการตรวจ EP โดยเฉพาะ มาพร้อมกับฮาร์ดแวร์อ้างอิงที่เปลี่ยนได้และอิเล็กโทรดแบบแอคทีฟเพื่อการกำหนดค่าอย่างง่าย สามารถรวมแอมพลิฟายเออร์ EP สองตัวเข้าด้วยกันสำหรับใช้งาน 16 ช่อง

ภาคขยายสัญญาณ TruTrace EMG 16 ช่องสัญญาณ

ตัวเลือกขั้นสูงสำหรับการตรวจเฉพาะทาง รวมภาคขยายสัญญาณ 8 ช่อง สองตัวเข้าด้วยกัน แอมพลิฟายเออร์ตัวที่สองมีป้ายกำกับที่กำหนดเองพร้อมช่อง 9 ถึง 16

ภาคขยายสัญญาณ TruTrace EMG 8 ช่องสัญญาณ

ด้วยโซลูชันที่ยืดหยุ่นมากขึ้น รวมขั้วต่อ DIN 3 x 5 pin (ซึ่งรวมถึง pin สำหรับสายดินของผู้ป่วยและตัวป้องกันด้วย) และขั้วต่อ Touch-Proof ขนาด 1.5 มม. แบบแอ็คทีฟและอ้างอิง 8 ตัว เพิ่มเติมขั้วต่อ TP ของสายดินผู้ป่วยและโพรบวัดอุณหภูมิ

ภาคขยายสัญญาณ TruTrace EMG 4 ช่องสัญญาณ

ตัวเลือกที่พบบ่อยที่สุดกับ 4 ช่อง ซึ่งเพียงพอสำหรับการตรวจ EMG ส่วนใหญ่ แต่ละช่องมีขั้วต่อ DIN 5 pin (ซึ่งรวมถึง pin สำหรับสายดินของผู้ป่วยและตัวป้องกันด้วย) หรือขั้วต่อ Touch-Proof ขนาด 1.5 มม. แบบแอคทีฟและอ้างอิงในแต่ละตัว เพิ่มเติมขั้วต่อ TP ของสายดินผู้ป่วยและโพรบวัดอุณหภูมิ

ภาคขยายสัญญาณ TruTrace EMG 2 ช่องสัญญาณ

มาในราคาที่สมเหตุสมผลที่สุดสำหรับใช้ในการตรวจ NCS มาตรฐาน โดยแต่ละช่องมีขั้วต่อ DIN 5 pin (ซึ่งรวมถึง pin สำหรับสายดินของผู้ป่วยและตัวป้องกันด้วย) หรือขั้วต่อ Touch-Proof ขนาด 1.5 มม. แยกแอคทีฟและอ้างอิง เพิ่มเติมขั้วต่อ TP ของสายดินผู้ป่วยและโพรบวัดอุณหภูมิ
